Localização e lado
Identifique o ponto da via, o lado, o sentido de observação e o componente ao qual o contratrilho está associado. Uma foto geral ajuda a contextualizar imagens de detalhes e extremidades.
Produto ferroviário
Contra Trilho Ferroviário
Elemento instalado paralelamente ao trilho de rolamento para orientar o rodeiro em cruzamentos, aparelhos de via e outros pontos definidos no projeto.
+30anos de experiência técnica
Entenda a solução
O que é Contra Trilho Ferroviário e como é especificado
O contratrilho é posicionado junto ao trilho de rolamento para limitar lateralmente o deslocamento do rodeiro e orientar a passagem em regiões críticas, como cruzamentos e componentes de AMVs. Sua função depende do correto posicionamento, da distância de guarda e da integração com a geometria da via.
A AMV Brasil informa produção em diferentes perfis e comprimentos. A cotação deve considerar perfil, extensão, furações, apoios, posição no conjunto e medidas do vão, sempre conforme o projeto responsável pela instalação.
Orientação no cruzamento
O contratrilho deve ser especificado pela sua interface
Em aparelhos de via e regiões de cruzamento, o contratrilho participa da orientação lateral do rodeiro conforme a geometria definida. Sua função depende da posição relativa ao trilho de rolamento, das fixações e das cotas previstas para o conjunto.
Comprimento e perfil
Informe perfil, comprimento total, configuração das pontas, furações e distância entre pontos de fixação. Registre também as cotas funcionais indicadas no projeto, sem estimá-las apenas pela imagem.
Fixação e apoio
Descreva suportes, calços, parafusos, placas e dormentação ou base relacionados. A cotação precisa deixar claro se esses itens fazem parte do pedido ou se o fornecimento se limita ao contratrilho.
Para substituir uma peça existente
Preserve a identificação do local, fotografe marcações, meça com pontos de referência definidos e anexe o desenho do conjunto sempre que possível. A compatibilidade final não deve ser concluída somente pela semelhança visual.
Benefícios
Uma proposta orientada pela aplicação
O fornecimento começa pela compreensão correta do componente e de suas interfaces.
Orientação em pontos críticos
Componente pensado para trabalhar junto à geometria do cruzamento ou do aparelho de via.
Compatibilidade dimensional
Comprimento, perfil, furação e apoios podem ser analisados para a aplicação informada.
Reposição planejada
Possibilidade de levantar uma peça de substituição a partir de documentação ou referência confiável.
Antes do orçamento
Informações para especificar o pedido
Quanto mais completo o levantamento, mais objetiva será a análise comercial. Reúna os dados abaixo e anexe desenhos ou fotos quando disponíveis.
Enviar dados pelo WhatsAppPerfil e comprimento
Furações e tipo de fixação
Distâncias funcionais do conjunto
Posição e sentido de montagem
Quantidade
Acervo AMV Brasil

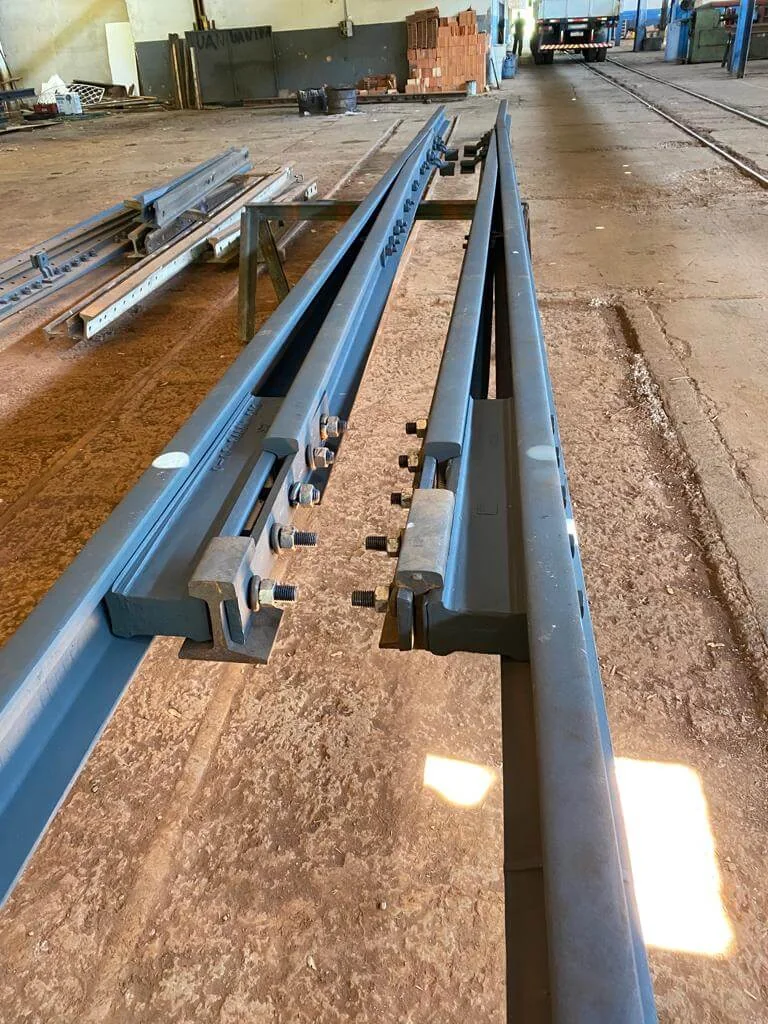

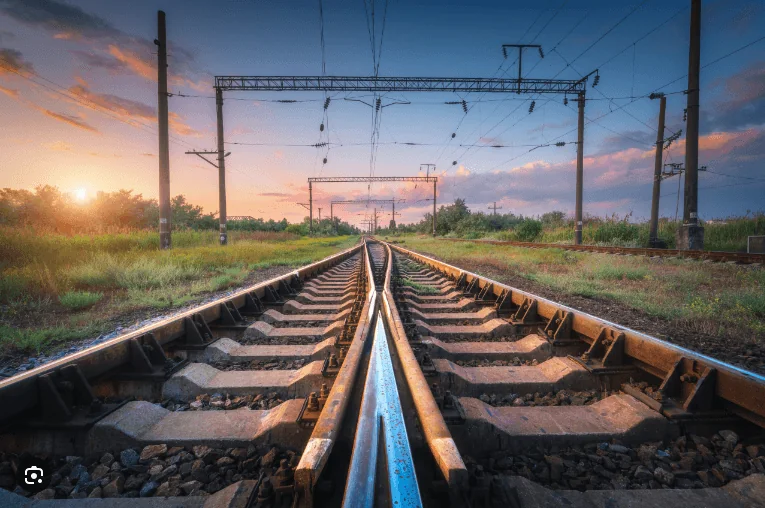

Galeria do produto
Imagens reais fornecidas pela empresa e organizadas para apresentar detalhes, formatos e aplicações.
Por que escolher a AMV Brasil
Experiência ferroviária, atendimento direto e escopo claro
Experiência técnica
Mais de 30 anos de atuação e conhecimento aplicado ao desenvolvimento de produtos para vias ferroviárias.
Produção e atendimento direto
Contato próximo para entender perfil de trilho, geometria, aplicação e demais dados necessários ao orçamento.
Compromisso com o fornecimento
Foco em qualidade, segurança, integridade e clareza técnica em todas as etapas da negociação.
Continue pesquisando
Soluções relacionadas
Produto ferroviário
Trilho de Encosto Ferroviário
Trilho fixo do conjunto de agulhamento contra o qual a ponta móvel se posiciona para formar o caminho de roda selecionado.
Conhecer detalhes
Produto ferroviário
Jacaré Simples Ferroviário
Componente da região de cruzamento do AMV, responsável por permitir a continuidade segura dos caminhos de roda na interseção dos trilhos.
Conhecer detalhes
Produto ferroviário
Perfis de Trilho TR 37 ao TR 68
Atendimento a uma faixa de perfis ferroviários, do TR 37 ao TR 68, conforme disponibilidade, aplicação e requisitos do projeto.
Conhecer detalhesDúvidas comuns
FAQ sobre Contra Trilho
Informações objetivas para organizar seu pedido antes do contato comercial.
Qual é a função do contra trilho?
Orientar o rodeiro em trechos críticos e ajudar a manter a trajetória prevista na região do cruzamento ou do AMV.
O contra trilho serve para reduzir a velocidade do trem?
Não é essa sua função principal. Seu papel é geométrico e de guiamento; condições de velocidade pertencem ao projeto operacional da via.
A AMV fornece comprimentos variados?
Sim, conforme as informações atuais da empresa e a confirmação da aplicação.
Quais medidas são necessárias?
Perfil, comprimento, furações, apoios, distâncias funcionais e posição no conjunto.
É possível solicitar reforma?
Envie fotos e medidas para avaliação. A viabilidade e o escopo são confirmados pela equipe antes da proposta.
